引言

一般來說，飲料廠具有電負荷、蒸汽負荷穩定的特點，其冷負荷根據生產工藝不同對冷能品質需要不一。受京津冀“煤改氣”政策影響，預計到2020年，行業改造規模要達到5.2GW。

分布式能源屬于國家大力提倡的高效能源利用方式，通過實現能源的梯級利用，使綜合能源利用效率達到80%以上。本文以河北某飲料生產廠分布式能源項目為例，闡述分布式能源技術在飲料廠中的應用。

1 項目概況

該飲料生產廠位于河北省廊坊市，投資規模5億，占地面積200畝，主要進行飲料的生產、加工及儲運。針對該飲料廠建設計劃及用能負荷特點，擬建以燃?xì)廨啓C(jī)發電機組和燃?xì)庹羝仩t為核心設備組成的分布式能源站，分兩期建設，穩定地為飲料廠提供電力、蒸汽及生活熱水。（因生產工藝所需冷水溫度低于0℃，而分布式能源站提供的冷水溫度無法達到要求，故不考慮供冷）

2 負荷測算

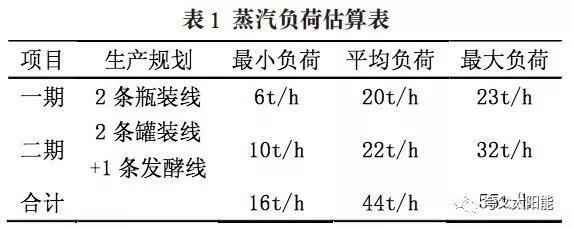

2.1 蒸汽負荷分析

能源站提供1.0MPa飽和蒸汽，由廠區蒸汽管網輸送至各車間后經減壓后使用，經減壓后的蒸汽流量略有增加，對能源站機組配置及生產工藝穩定性沒有影響。

2.2 熱負荷分析

采暖總熱負荷約7.5MW。

該項目地處我國寒冷地區，采用高溫水采暖完全能夠滿足采暖要求，因此推薦全部采用高溫?zé)崴鳛椴膳療崦剑O(shè)計采用汽水采暖換熱機組，布置在能源站換熱站內，制備 110/70℃采暖熱水。

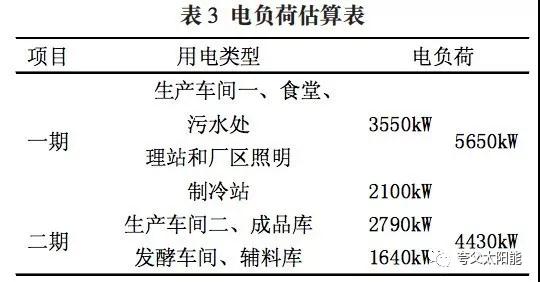

2.3 電負荷分析

該項目所有負荷正常生產季負荷容量約為10MW，一年中約有四個月的生產停歇期，僅需照明及生產線保養用電，約為1.5MW左右。

能源站10kV供電段一期采用一路市電專線供電，二期為兩路市電專線供電，燃機發電機作為輔助供電電源。

3 項目建設內容及規模

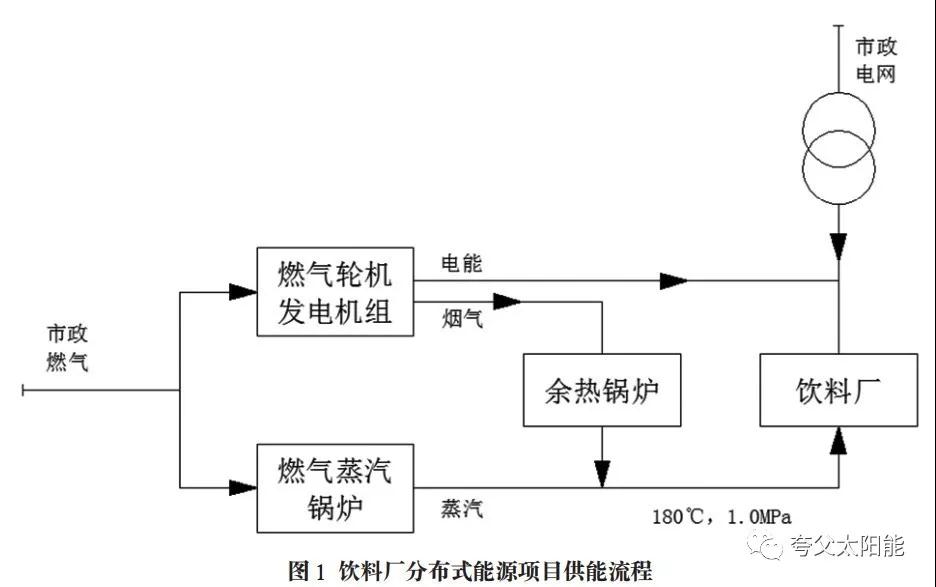

能源站主要包括燃機間、鍋爐間、化學水處理室、除氧換熱間、配電室、控制室等用房，占地面積約 2000m²。一期采用1臺2.0MW燃?xì)廨啓C(jī)+1臺7t/h余熱鍋爐+1臺10噸+1臺25噸燃?xì)庹羝仩t；二期根據廠區生產用能需求進行逐步擴建，增設1臺2.0MW燃?xì)廨啓C(jī)+1臺7t/h余熱鍋爐+1臺25噸燃?xì)庹羝仩t，后期根據該飲料廠負荷發展情況確定具體投運時間。

4 系統運行模式

該飲料廠主要用能為工業蒸汽，負荷大小受銷售及原料市場影響較大，全年生產期（7月~9月、1月~次年2月）正常生產運行時間大于4000小時，非生產期企業根據市場需求制定生產任務，隨時啟動生產。

針對飲料廠的生產計劃，能源站采用如下運行模式。

生產期：燃?xì)廨啓C(jī)與配套余熱鍋爐滿負荷運行，供能不足由市電補充和燃?xì)忮仩t蒸汽補充。能源站所發電量與蒸汽均能被消納，發電小時數可達到4320h以上。

非生產期：燃?xì)廨啓C(jī)及余熱鍋爐閑置，若臨時有生產計劃，則能源站采用“市電+燃?xì)忮仩t”的方式供能。

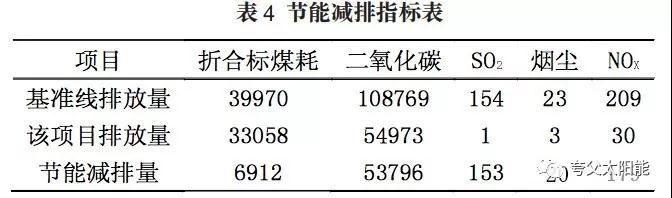

5 節能減排

該項目利用低碳的天然氣供電、供熱，代替華北電網（向本地區供電）以煤為主的高碳能源供電，從而減CO²排放。因此，該項目以華北電網供同等電量所產生的CO²排放量作為基準線排放量。

具有明顯的節能減排成效，體現低碳環保理念，符合國家能源與環保政策，同時具有較好的經濟效益。

6 適用性評價

通過該典型案例，可以了解到分布式能源在飲料生產行業存在較大的適用性。

（1）飲料廠生產具有計劃性，設計用能負荷曲線與實際偏差較小，而分布式能源是為滿足區域內的冷熱電基本需求進行設計的，配置具有針對性，對負荷的匹配度要求很高，二者具有極佳的契合度。

（2）分布式能源供能方式靈活，可以綜合考慮飲料廠生產旺季與淡季對熱、電和生活熱水負荷的需求，通過不同機組的搭配運行保證供能的可靠性。傳統的飲料廠能源供應方式是：電負荷一般由城市電網承擔，熱負荷往往由燃?xì)忮仩t承擔。而對于天然氣分布式能源，電負荷可以由發電機組和城市電網兩個來源保障，熱負荷則由動力裝置排煙余熱和燃?xì)庹{(diào)峰鍋爐提供，無論是供電還是供熱，都有多路保障，更有利于提高能源供給的可靠性。

（3）飲料廠項目可以充分利用燃?xì)廨啓C(jī)發電機組的余熱，實現了能源的梯級利用和綜合利用，提高了能源利用率，減少了系統運營成本，具有較高的經濟性。
