一、什么是光伏組件熱斑效應

光伏組件熱斑效應是指在一定條件下，處于發電狀態的光伏組件串聯支路中被遮擋或有缺陷的區域被當做負載，消耗其他區域所產生的能量，導致局部過熱，這種現象稱為光伏組件的“熱斑效應”。熱斑效應在一定程度上會降低了組件的輸出功率，若發熱溫度超過一定的極限便會導致光伏組件局部燒毀形成暗斑、焊點熔化、封裝材料老化等永久損壞，是影響光伏組件輸出功率和使用壽命的的重要因素，甚至可能導致安全隱患。

二、熱斑效應產生的原因

1、電池片功率混檔、柵線虛焊或電池片自身存在缺陷（氣泡、脫層、內部連接失敗等）。此類情況引起熱斑效應的頻次較少。

2.組件存在嚴重隱裂或碎片，隱裂主要原因有自身缺陷和后期使用中造成。組件在運輸安裝過程中過度的震動、外力撞擊或安裝時玻璃面受力不均勻都可能造成電池片隱裂。隱裂也是電池片的一種缺陷，對于組件通路來說隱裂部位電阻增大，易造成熱斑效應。

3.組件表面粘貼頑固性污漬或雜物、植被異物的遮擋。由于遮擋部分電池片電子躍遷活躍度降低，對應電阻增大，由P=I2R可知，這些部位因電阻增大而耗損升高，而損耗則以溫度形式釋放，遮擋部位溫度升高，造成熱斑效應。此類原因引起的熱斑效應頻次較高。

三、防護措施

1、從原理來講，在電池片旁并聯一個旁路二極管，可以降低熱斑效應對組件發電的影響。正常情況下，旁路二極管處于反偏壓，二極管不導通也不影響組件正常工作，當出現遮擋時，由于是串聯回路，其它電池片促其反偏成為大電阻，此時二極管導通，把遮擋電池片從回路中短接剔除，回路由二極管連通。其最理想的是每塊電池片都并聯一個旁路二極管，即使局部電池片效率低下也不會影響整體組件，以此來提高組件轉換效率。

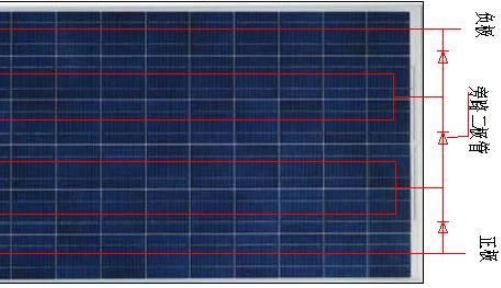

加裝旁路二極管的組件

2.優化制造工藝，組件生產時使用同一檔次的電池片、焊接前檢查隱裂片、防止漏焊虛焊、增加組件整體強度等。

3.及時清除組件附近的雜草等異物，及時清理組件表面的灰塵、鳥糞等異物，保證組件表面無雜物。

4.合理設定組件清洗時間，防止出現氣溫過低結冰等現象。

5.搬運組件時盡量減少組件碰撞等現象，禁止在組件上放置重物，以防組件內部損傷。

6.在日常維護中借助紅外線熱成像儀等設備進行熱斑判斷，如下圖組件白色區域便是出現熱斑的地方。及時更換已損壞的組件也是防止出現熱斑效應的重要舉措。

紅外線熱成像儀下的組件
